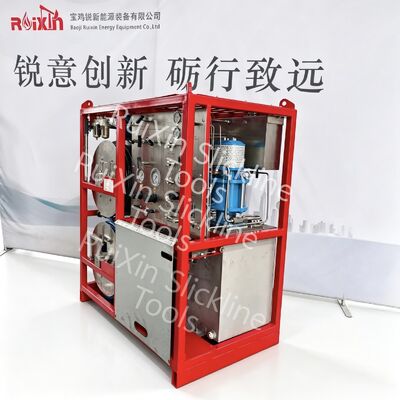

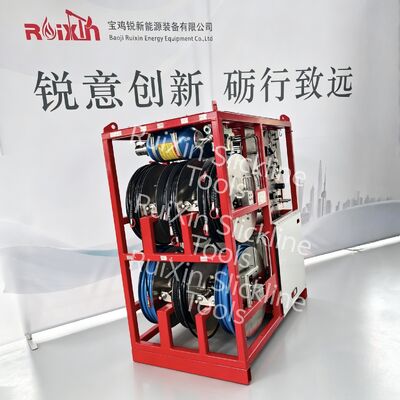

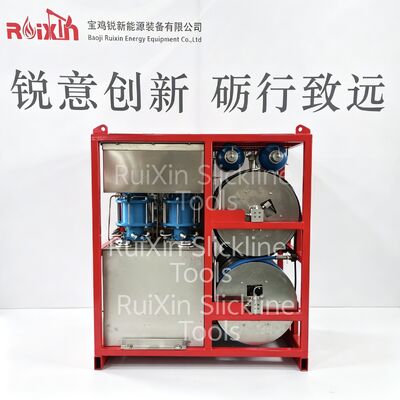

Slickline PCE Hydraulic Control Pump Injection Grease System 5000PSI ~15000PSI API Wireline Equipment

سیستم پمپ تزریق گریس هیدرولیکی کنترل شده با سیم نازک PCE 5000PSI ~ 15000PSI تجهیزات سیم مفتولی API

I. نمای کلی

بخش تزریق گریس برای تأمین سیستم تحت فشار و برگشت برای لوله تزریق گریس و سر آب‌بندی تزریق گریس طراحی شده است. هنگامی که سیم یا کابل در حال کار است، گریس پرفشار خروجی از پمپ تزریق گریس وارد قسمت پایینی لوله محدود کننده جریان شده و به سمت بالا جریان می‌یابد و در نهایت از خروجی بالایی لوله جریان تخلیه می‌شود. این امر باعث ایجاد فشار بالا در لوله محدود کننده جریان شده و هدف روانکاری کابل (یا سیم) و آب‌بندی فشار سر چاه را محقق می‌سازد.

بخش کنترل هیدرولیکی عمدتاً از پمپ‌های روغن، انباشتگرها، شیرهای جهت‌دار، شیرهای اطمینان و سایر تجهیزات پشتیبانی تشکیل شده است که امکان سوئیچینگ سریع و ایمن دستگاه جلوگیری از فوران، جعبه کنترل فوران، گیرنده بالایی، گیرنده پایینی، دستگاه ضد سقوط و غیره را فراهم می‌کند. تمام عملیات بر روی پنل عملیاتی ادغام شده‌اند که کار را راحت می‌کند.

II. پارامترهای فنی اصلی

1. مشخصات و مدل: YK-70/21-Y;

2. فشار خروجی نامی: 70 مگاپاسکال;

3. فشار هوای محرک: 0.7 - 1 مگاپاسکال;

4. خروجی هیدرولیکی: 21 مگاپاسکال;

III. مشخصات ساختاری

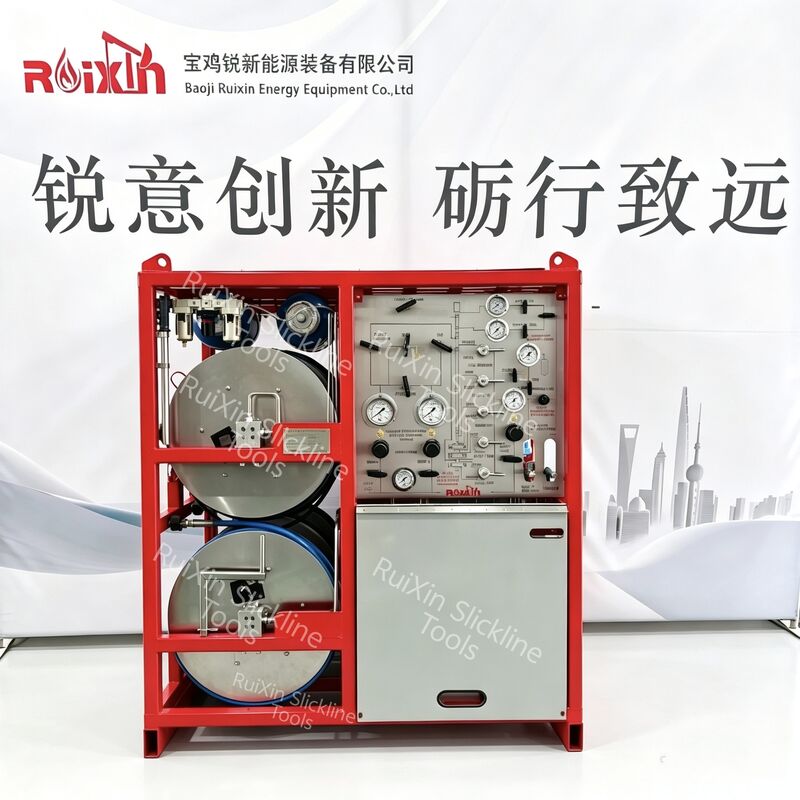

1. پمپ تزریق هیدرولیکی به سه سیستم اصلی تقسیم می‌شود: مجموعه ورودی، سیستم تزریق و سیستم کنترل هیدرولیکی که همگی بر روی یک قاب نصب شده‌اند;

2. مجموعه ورودی عمدتاً از شیر اصلی منبع هوا، خطوط لوله، تنظیم کننده‌های فشار و غیره تشکیل شده است;

3. سیستم تزریق عمدتاً از پمپ تزریق، شیر سوزنی فشار قوی، درام تزریق، درام BOP، شلنگ تزریق، درام تخلیه و مجموعه خط لوله و غیره تشکیل شده است.

4. سیستم کنترل هیدرولیکی عمدتاً از پمپ محرک کنترل هیدرولیکی، انباشتگر، شیرهای کنترل، شلنگ‌های هیدرولیکی، درام‌ها و مجموعه خط لوله و غیره تشکیل شده است.

5. هم سیستم تزریق گریس و هم سیستم هیدرولیکی مجهز به مخازن ذخیره روغن (گریس) خود هستند (جعبه‌های ذخیره را می‌توان به صورت اختیاری ارائه داد).

6. پمپ تزریق گریس و پمپ محرک کنترل هیدرولیکی به صورت پنوماتیکی برای گریس/مکندگی کار می‌کنند.

7. سیستم تزریق گریس و سیستم کنترل هیدرولیکی می‌توانند به طور مستقل یا همزمان کار کنند.

هر اندازه‌ای را می‌توان بر اساس نیاز مشتری سفارشی کرد

توجه

نگهداری و سرویس

1. به طور منظم به روغن‌پاش‌های سیستم ورودی روغن روان کننده اضافه کنید. توصیه می‌شود در زمستان از روغن N32 (20#) و در تابستان از روغن N46 (30#) استفاده شود;
2. آزمایشات آب‌بندی خط لوله را به طور منظم انجام دهید.
